Názov

ESP32 (Arduino) – ako vykresľovať text na displej (OLED SSD1306)

🎯 Čo rieši (účel, cieľ)

Praktický návod, ako na ESP32 zobraziť text na bežných displejoch:

OLED 0.96’’ SSD1306 (I²C) pomocou Adafruit GFX + Adafruit SSD1306

🧩 Ako to rieši (princíp)

Pre OLED použijeme I²C zbernicu (SDA/SCL). Knižnica Adafruit_SSD1306 poskytne framebuffer a kresliace príkazy, Adafruit_GFX zasa text, čiaru, bitmapy.

🧪 Ako to použiť (aplikácia)

Vyber typ displeja a zapoj ho (I²C/SPI).
Nainštaluj príslušnú knižnicu (Library Manager / manuál).
Inicializuj displej v setup().
Vykresli text: nastav font, farbu, kurzor a zavolaj print()/drawString().
Pri potrebe pridaj diakritiku cez vlastné fonty alebo UTF‑8 mapovanie.

⚡ Rýchly návod (Top)

OLED SSD1306 (I²C)

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup(){
  Wire.begin(21,22);                 // SDA=21, SCL=22 (ESP32 default)
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  display.setTextSize(2);            // 2x väčší bitmapový font
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Ahoj, svet!");
  display.display();                 // odošle framebuffer na OLED
}
void loop(){}

📜 Detailný článok

1. Hardvér a zapojenie

OLED SSD1306 (I²C): 3V3, GND, SDA→GPIO21, SCL→GPIO22, adresa zvyčajne 0x3C.

2. Inštalácia knižníc

Adafruit GFX + Adafruit SSD1306 (Library Manager)

3. Základy textu (OLED – Adafruit_GFX)

// Zarovnanie a rámovanie
int16_t x1, y1; uint16_t w, h;
String text = "Status: OK";
display.getTextBounds(text, 0, 0, &x1, &y1, &w, &h);
display.setCursor((SCREEN_WIDTH - w)/2, (SCREEN_HEIGHT - h)/2);
display.println(text);

Diakritika: vstavaný 5×7 font nepokrýva UTF‑8; použi vlastný bitmapový font (konvertor) alebo vykresli bitmapové glyphy. Alternatíva: nahradiť diakritiku ASCII ekvivalentom pri malej OLED obrazovke.

4. Výkon a optimalizácia

OLED: minimalizuj počet volaní display.display() – zoskup kreslenie a volaj ho po dávkach.
TFT: používaj setTextColor(fg, bg) pre rýchle prekreslenie, zvýš SPI frekvenciu (napr. 40–80 MHz podľa modulu), pri animáciách kresli len poškodené oblasti.

5. Špeciálne prípady

Otočenie displeja: setRotation(0..3)
Viacriadkový text: println() alebo manuálne ` ` s kontrolou getTextBounds.
Ikony/emoji: vykresli bitmapy (XBM, RAW) alebo importuj glyphy ako vlastný font.

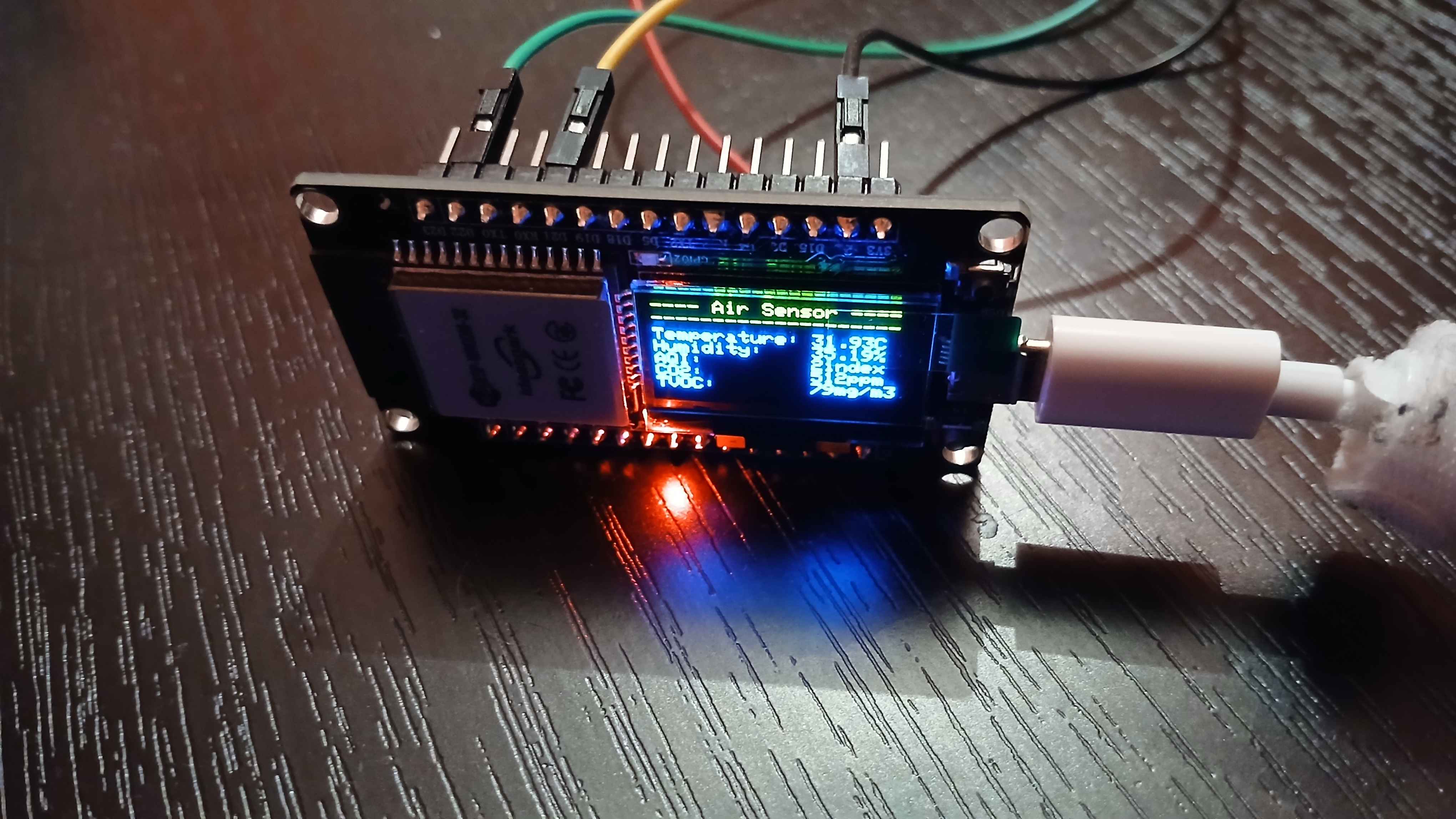

6. Obrazová ukážka

lcd

💡 Tipy a poznámky

Pre slovenské texty na malom OLED je často lepšie bez diakritiky alebo použiť VLW fonty na TFT.
Pri problémoch s OLED adresou spusti I²C skener a over 0x3C/0x3D.
Na rozloženie UI si priprav grid (konštanty okrajov a riadkov) a helper funkcie (napr. drawLabel(x,y,text)).

✅ Hodnota / Zhrnutie

Unifikovaný postup, ako na ESP32 rýchlo rozbehnúť text na OLED aj TFT displejoch, s dôrazom na správne zapojenie, knižnice, fonty a výkon.

📚 Knowledge Contribution

🔖 Názov a stručný popis

ESP32 (Arduino): vykresľovanie textu na OLED (SSD1306) a TFT (ILI9341) – od zapojenia po fonty a optimalizácie.

🗂️ Taxonómia KNIFE

Kategória: IoT, Embedded, UI
Typ: Návod
Tagy: ESP32, OLED, TFT, text, fonty, Adafruit_GFX, SSD1306, TFT_eSPI

📜 Obsah

Zapojenie I²C/SPI a inštalácia knižníc
Základný kód pre OLED
Fonty, diakritika, zarovnanie
Výkon a optimalizácia
