ESP32 + AHT21 + ENS160 (I²C) – kompletný tutoriál zapojenia a čítania dát

🎯 Čo rieši (účel, cieľ)

Praktický postup, ako pripojiť kombinovaný senzor AHT21 pre teplotu/vlhkosť a ENS160 pre TVOC/eCO₂ k ESP32, nainštalovať knižnice v Arduino IDE a nahrať ukážkový kód. Vychádza z návodu FMH Studios a dopĺňa overené zdroje ku knižniciam.

🧩 Ako to rieši (princíp)

Senzory komunikujú cez I²C (SDA/SCL). AHT poskytne referenčnú teplotu/vlhkosť, ktorú odovzdáme ENS160 pre presnejšiu kompenzáciu. Na ESP32 použijeme Arduino core, knižnice Adafruit AHTx0 a ENS160 (Adafruit fork) alebo SparkFun ENS160.

🧪 Ako to použiť (aplikácia)

• Zapoj VIN/3V3, GND, SDA(21), SCL(22) medzi modul a ESP32.
• V Arduino IDE pridaj ESP32 Board Manager URL, nainštaluj Adafruit AHTx0 a ENS160 knižnicu.
• Nahraj ukážkový kód, otvor Serial Monitor (115200 baud) a sleduj T/RH/TVOC/eCO₂.

---

⚡ Rýchly návod (Top)

1. Arduino IDE → Preferences → Additional Boards URLs: https://dl.espressif.com/dl/package_esp32_index.json → nainštaluj esp32 balík (Espressif).
2. Library Manager: nainštaluj Adafruit AHTx0 a ENS160 – Adafruit Fork (alternatívne SparkFun ENS160).
3. Zapoj I²C: SDA→GPIO21, SCL→GPIO22, VCC→3V3, GND→GND.
4. Nahraj kód nižšie a otvor Serial Monitor (115200).

📜 Detailný článok

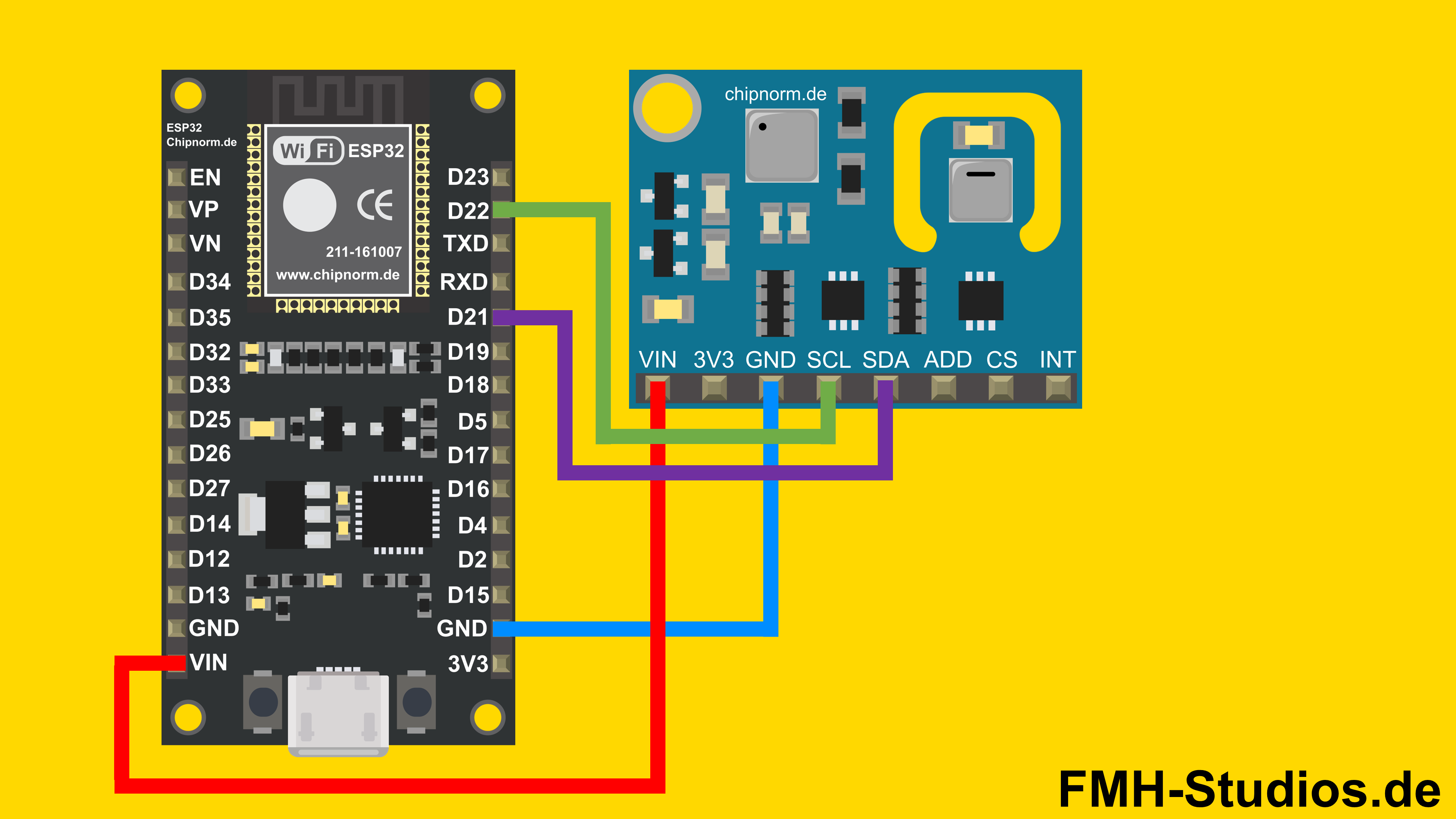

Zapojenie (I²C)

• ESP32 VIN → VIN modulu
• ESP32 GND → GND
• ESP32 GPIO21 (SDA) → SDA
• ESP32 GPIO22 (SCL) → SCL

Poznámka: Na combo moduloch ENS160+AHTxx môže ENS160 mierne zohrievať AHT – zvažuj teplotný offset (napr. −5 °C) kalibrovaný podľa reálnych podmienok.

Zdroj: CO2-Sensor ENS160 – ESP32 Tutorial

Inštalácia knižníc

• Adafruit AHTx0 (AHT20/AHT21)
• ENS160 – Adafruit Fork alebo SparkFun ENS160 (vyber jednu, priložený kód používa Adafruit fork)

Ukážkový kód (Arduino)

#include <Wire.h>
#include <Adafruit_AHTX0.h>        // AHT20/AHT21
#include "ScioSense_ENS160.h"      // ENS160 (Adafruit fork)

#define I2C_SDA 21
#define I2C_SCL 22

Adafruit_AHTX0 aht;
ScioSense_ENS160 ens160(ENS160_I2CADDR_1); // typická adresa 0x53

void setup() {
  Serial.begin(115200);
  delay(200);
  Wire.begin(I2C_SDA, I2C_SCL);

  if (!aht.begin()) {
    Serial.println("AHT20/AHT21 sa nenašiel. Skontroluj I2C zapojenie.");
    while (1) delay(10);
  }
  Serial.println("AHT inicializovaný.");

  if (!ens160.begin()) {
    Serial.println("ENS160 sa nenašiel. Skontroluj I2C zapojenie.");
    while (1) delay(10);
  }
  Serial.println("ENS160 inicializovaný.");

  // Režim a počiatočná kompenzácia prostredím
  ens160.setMode(ENS160_OPMODE_STD);
  sensors_event_t hum, tmp;
  aht.getEvent(&hum, &tmp);
  ens160.setEnv(tmp.temperature, hum.relative_humidity); // °C, %RH
}

void loop() {
  sensors_event_t humidity, temp;
  aht.getEvent(&humidity, &temp);
  ens160.setEnv(temp.temperature, humidity.relative_humidity);

  uint16_t tvoc = ens160.getTVOC();   // ppb
  uint16_t eco2 = ens160.geteCO2();   // ppm

  Serial.print("T = "); Serial.print(temp.temperature); Serial.print(" °C,  ");
  Serial.print("RH = "); Serial.print(humidity.relative_humidity); Serial.println(" %");
  Serial.print("TVOC = "); Serial.print(tvoc); Serial.print(" ppb,  ");
  Serial.print("eCO2 = "); Serial.print(eco2); Serial.println(" ppm");
  Serial.println("---------------------------");
  delay(2000);
}

Flashovanie na ESP32

• Tools → Board: vyber svoj ESP32 (napr. ESP32 Dev Module).
• Tools → Port: zvoľ správny port.
• Klikni Upload a po nahratí otvor Serial Monitor (115200 baud).

💡 Tipy a poznámky

• Pri problémoch so spojením spusti I²C skener a over adresy (0x38 pre AHT, 0x53 pre ENS160).
• Ak používaš iný I²C pinout, uprav Wire.begin(SDA,SCL).
• Pre frontend volania pridaj neskôr jednoduchý HTTP server (ESPAsyncWebServer) alebo MQTT.

✅ Hodnota / Zhrnutie

Jednoduchý, opakovateľný postup pre ESP32 s kombinovaným AHTxx + ENS160 modulom: spoľahlivé zapojenie, overené knižnice a funkčný kód, ktorý vracia T, RH, TVOC, eCO₂ a podporuje kompenzáciu prostredím.

---

📚 Knowledge Contribution

🔖 Názov a stručný popis

• Téma: ESP32 + AHT20/AHT21 + ENS160 – zapojenie a čítanie dát v Arduino IDE.
• Prečo je dôležitá: Vnútorná kvalita vzduchu ovplyvňuje zdravie a komfort; kombinovaný senzor prináša praktické metriky (T/RH/TVOC/eCO₂) pre monitoring a automatizáciu.

🗂️ Taxonómia KNIFE

• Kategória: IoT, Embedded, Senzory
• Typ: Návod
• Tagy: ESP32, Arduino, I2C, AHT20, AHT21, ENS160, air-quality, TVOC, eCO2

📜 Obsah

• Zapojenie I²C, inštalácia ESP32 core a knižníc
• Ukážkový Arduino kód (AHT + ENS160)
• Flashovanie, tipy (offsety, adresy, debug)

🌍 Referencie

• CO2‑Sensor ENS160 – ESP32 Tutorial
• ESP32 Arduino IDE (Board Manager URL)
• AHT20 – Arduino guide (knižnica AHTx0)
• ENS160 – Adafruit Fork
• ENS160 Arduino Library

---
