03-Solution Architecture

Popis riešenia

Zariadenie ESP32 je centrálnym prvkom systému.

• Na strane hardvéru:
  • ESP32 komunikuje so senzormi AHTX0 (teplota, vlhkosť) a ENS160 (TVOC, eCO₂, AQI) cez I²C zbernicu.
  • Hodnoty sú zobrazované na OLED displeji (SSD1306) pripojenom cez I²C.

• Na strane softvéru:

  • ESP32 periodicky odosiela namerané dáta cez Wi-Fi na Flask REST API vo formáte JSON.
  • Server vykonáva validáciu dát, ukladá ich do SQLite databázy a poskytuje webové rozhranie pre vizualizáciu (grafy, tabuľky, aktuálne hodnoty).

---

Kľúčové komponenty riešenia

• ESP32 firmware:
  • Zber dát zo senzorov
  • Zobrazenie na OLED displeji
  • Odosielanie dát cez HTTP POST
• Flask server:
  • REST API endpointy (/send-data, /read-data)
  • Ukladanie dát do SQLite
  • Webová aplikácia (HTML, CSS, JS, Chart.js)
• Databáza SQLite:
  • Tabuľky users a sensor_realtime
• Používateľské rozhranie:
  • Responzívny dashboard (PC & mobil)
  • Historické grafy + aktuálne hodnoty

---

Vývojový diagram

Obr.: Diagram vizualizuje tok riešenia. Mikrokontrolér číta senzorové dáta a vykresľuje na displej. Zároveň ich zasiela v intervaloch cez sieť na server, kde sa ukladajú do databázy. Dáta si môže používa hocikedy prezrieť z PC alebo mobilu.

---

Sekvenčný diagram

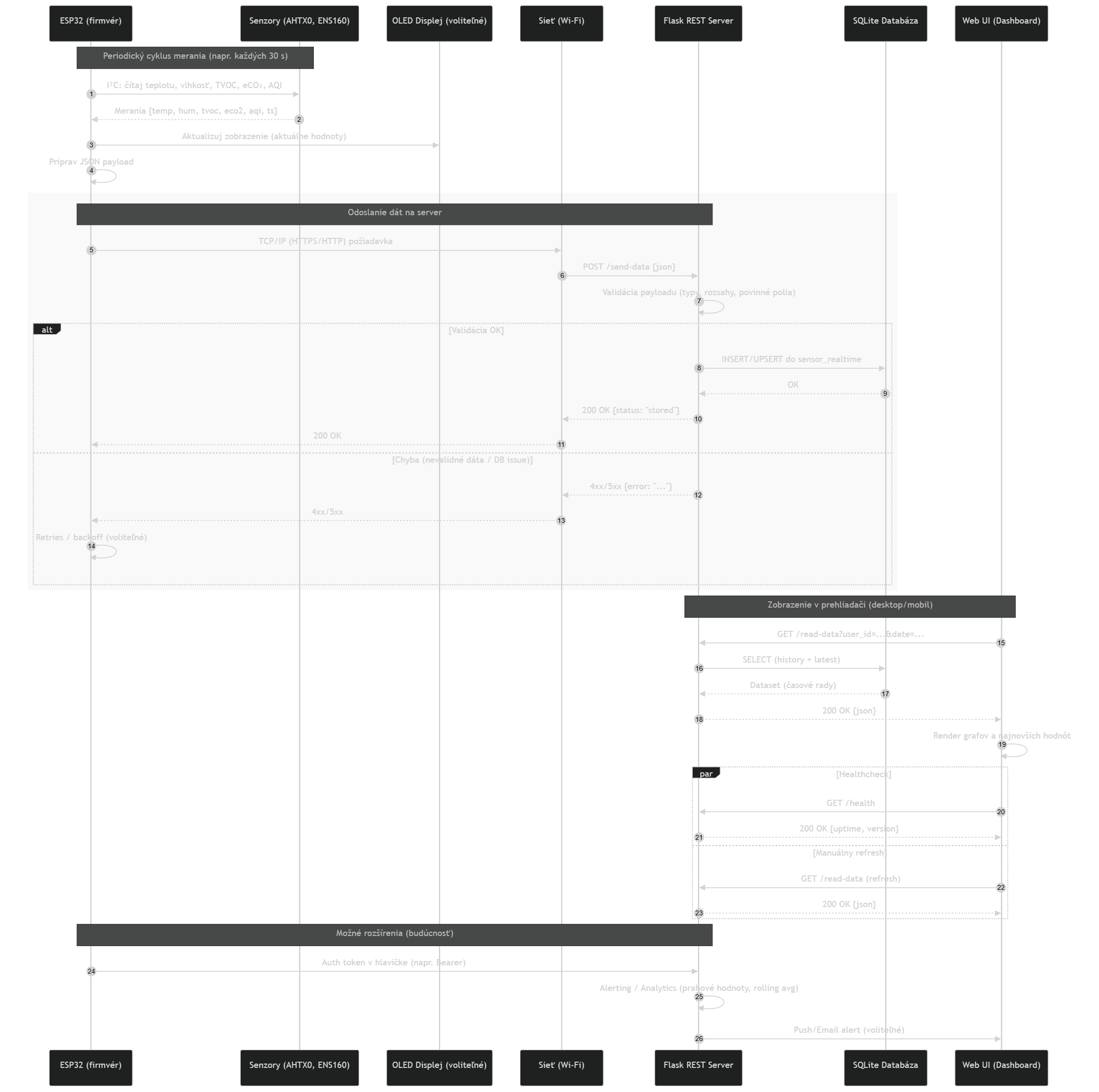

Obr.: Sekvenčný diagram komunikácie medzi ESP32, serverom a používateľom. Zahŕňa cyklus merania, odosielania dát, ukladania do DB a načítania pre vizualizáciu.

---

Tok dát

1. Senzory → ESP32: meranie teploty, vlhkosti, TVOC, eCO₂, AQI
2. ESP32 → Server: odosielanie dát cez HTTP POST (JSON)
3. Server → SQLite: ukladanie dát do databázy
4. Web UI → Používateľ: vizualizácia dát (aktuálne hodnoty + historické grafy)
